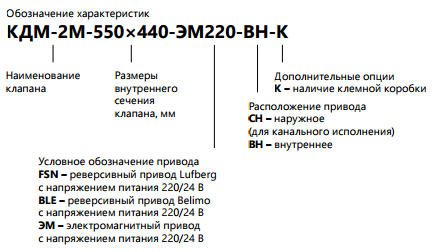

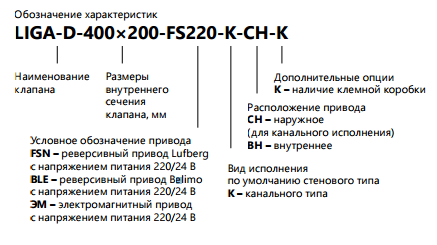

Клапан удаления дыма LIGA-D (КДМ-2М)

Этот клапан дымоудаления изготавливается по стандарту ГОСТ 19904-90 из оцинкованной стали. В его конструкции предусмотрен либо электромеханический (типа (FSN) Lufberg или (BLE) Belimo), либо электромагнитный привод. В нормальном положении клапан закрыт.

При пожаре клапаны открываются в зоне задымления для удаления продуктов горения, а в помещении, где дым отсутствует, клапаны должны быть закрыты для обеспечения тяги.

Устанавливаются клапаны данной модификации как в горизонтальных, так и в вертикальных вентиляционных проемах. Возможен монтаж на потолке, в перекрытиях и вентиляционных отводах.

Запрещена установка в вентиляции в пожароопасных помещениях. Климатические критерии и способы размещения регламентируются УЗ по ГОСТ 15150-69. Рабочая температура от -30 до +40 градусов при отсутствии атмосферных осадков.

LIGA-D (КДМ-2М): дополнительный аксессуар – решетка.

Эта декоративная решетка очень часто служит в качестве дополнительного и практичного аксессуара к клапанам марки LIGA-D (КДМ-2М). Особенностей у этой решетки достаточно много. Во-первых, заказчик может подобрать дизайн решетки под себя и вместо стандартного белого цвета из каталога выбрать любой другой. Во-вторых: решетка проста по конструкции и эксплуатации, к стене она крепится при помощи обычных болтов. Ну и в третьих, у этой решетки достаточно низкое аэродинамическое сопротивление, что обеспечивает работу любых клапанов с максимальной эффективностью.

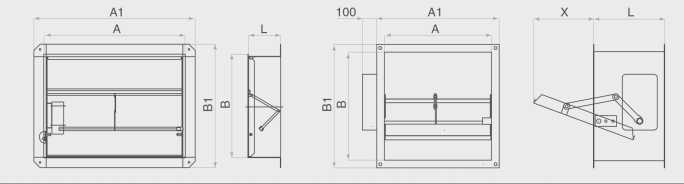

Стеновое исполнение
Для односекционного исполнения и кассетного исполне- ния c электромеханическим приводом (исп.2,3,5), а с электро- магнитным приводом (исп. 1,4,6) A1=A+90 мм, B1=B+105 мм, Х=B-130 мм; L=160 мм. Для кассетного исполнения c электромеханическим при- водом (исп. 1,4), а с электромагнитным приводом (исп.2,3,5) A1=A+105 мм, B1=B+90 мм, Х=B-130 мм, L=160 мм.
Канальное исполнение
Независимо от исполнения A1=A+60 мм, B1=B+60 мм, Х = B-110 мм, L=200 мм.

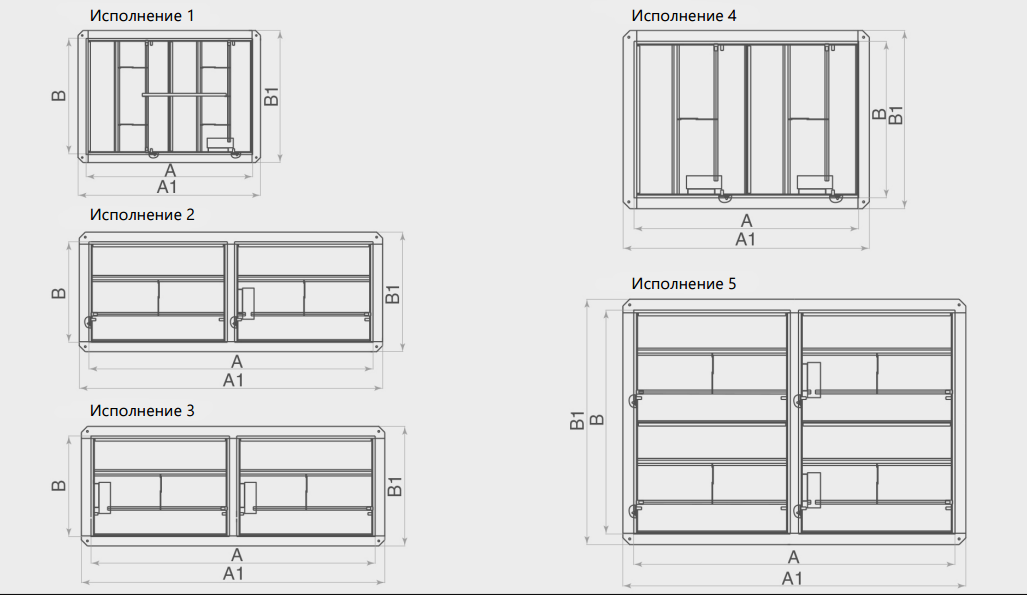

Виды кассетного исполнения клапана LIGA-D (КДМ-2М) c электромеханическим приводом

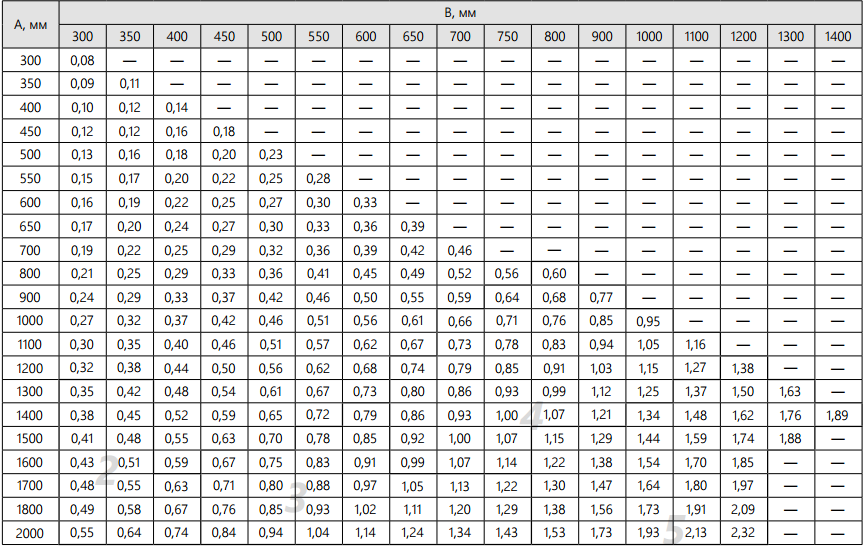

Типоразмерный ряд и значение площади проходного сечения клапанов LIGA-D (КДМ-2М) с электромеханическим реверсивным приводом, м?



Клапаны, размеры которых превышают указанные в таблице конструируются индивидуально. 2 – клапан с двумя заслонками (исполнение 2, стр. 18), 3 – клапан с двумя заслонками (исполнение 3, стр. 18), 4 – клапан с двумя заслонками (исполнение 4, стр. 18), 5 – клапан с четыремя заслонками (исполнение 5, стр. 18).
