Подробное описание

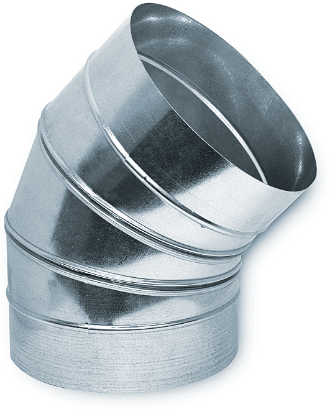

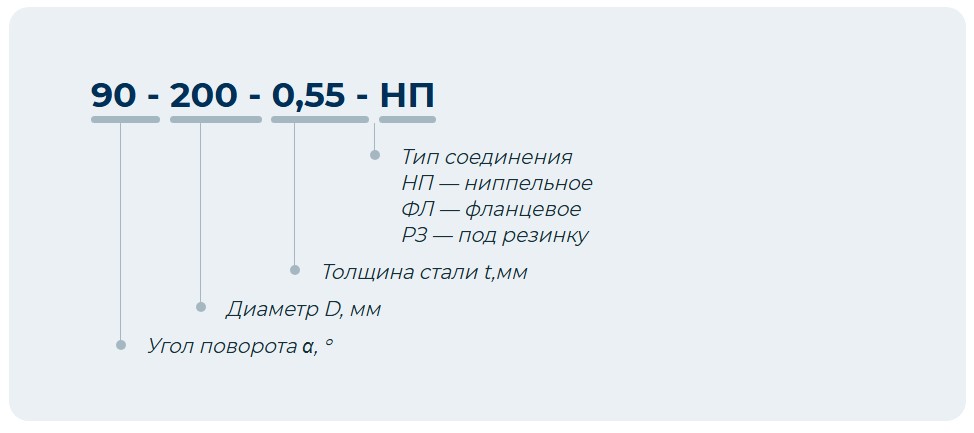

Отвод предназначен для изменения направления воздушного потока в системах вентиляции. Стандартные круглые отводы изготавливаются с углами поворота 90, 60, 45, 30 и 15°. Радиус поворота R в стандартном отводе равен его диаметру D.
Примечание
Для D 100–315 — A=40 мм,
D 355–800 — A=60 мм,
D 900 и выше — A=100 мм.
Отводы изготавливаются:
30–15° — из 2 сегментов,
60–45° — из 3 сегментов,
90° — из 4 сегментов.
По специальному заказу возможно изготовление отводов любого исполнения.
Технические характеристики
| D, мм | S, м² | t, мм | ||||
|---|---|---|---|---|---|---|
| α = 90° | α = 60° | α = 45° | α = 30° | α = 15° | ||
| 100 | 0,09 | 0,07 | 0,06 | 0,05 | 0,04 | 0,55 |
| 125 | 0,13 | 0,09 | 0,08 | 0,07 | 0,05 | |
| 140 | 0,14 | 0,11 | 0,09 | 0,08 | 0,06 | |
| 160 | 0,19 | 0,14 | 0,12 | 0,09 | 0,07 | |
| 180 | 0,22 | 0,17 | 0,14 | 0,11 | 0,08 | |
| 200 | 0,28 | 0,20 | 0,17 | 0,13 | 0,10 | |
| 225 | 0,33 | 0,24 | 0,20 | 0,16 | 0,11 | |
| 250 | 0,43 | 0,29 | 0,26 | 0,18 | 0,13 | |
| 280 | 0,53 | 0,35 | 0,31 | 0,22 | 0,15 | |
| 315 | 0,67 | 0,43 | 0,39 | 0,27 | 0,18 | |
| 355 | 0,82 | 0,54 | 0,48 | 0,32 | 0,22 | |
| 400 | 1,04 | 0,66 | 0,61 | 0,40 | 0,26 | 0,7 |
| 450 | 1,32 | 0, 82 | 0,76 | 0,48 | 0,31 | |
| 500 | 1,59 | 1,00 | 0,91 | 0,58 | 0,36 | |
| 560 | 1,95 | 1,23 | 1,10 | 0,70 | 0,44 | |
| 630 | 2,42 | 1,53 | 1,35 | 0,87 | 0,53 | |
| 710 | 3,00 | 1,92 | 1,67 | 1,07 | 0,64 | |
| 800 | 3,76 | 2,41 | 2,05 | 1,33 | 0,78 | |
| 900 | 4 ,91 | 3,01 | 2,76 | 1,65 | 0,95 | 1,0 |
| 1000 | 5,94 | 3,72 | 3,30 | 2,02 | 1,15 | |
| 1120 | 7,36 | 4 ,65 | 4,05 | 2,48 | 1,40 | |
| 1250 | 9,00 | 5,78 | 4,90 | 3,05 | 1,70 | |
